主要用途
1、 医药、食品、饲料、化工等领域湿颗粒和粉体物料干燥。
2、 螺杆挤压颗粒、摇摆颗粒和高速混合制粒颗粒干燥。
3、 大颗粒，小块状，粘性块粒物料。
特点
1、 流化床为园形结构避免了死角。
2、 床内设置搅拌，避免了潮湿物料的团聚及干燥过程中形成沟流。
3、 布袋过滤器为抗静电特种纤维布，操作安全。
4、 采用翻倾卸料，方便迅速有效。
5、 密封负压操作，按GMP规范设计。
工作原理
空气经加热净化后，由引风机从下部导入，穿过料斗的孔网板，在工作室内，经搅拌和负压作用形成流态化，水份快速蒸发后随着排气带走，物料快速干燥。
|
|
|
|
|
|
|

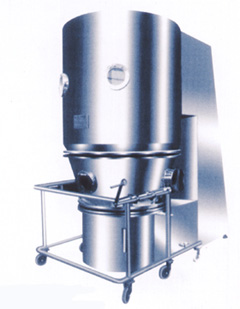

圆形结构
布袋分离室为圆形结构，料斗上下法兰为充气密封 |

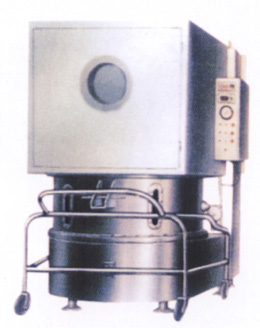

方形结构
标准设计，布袋分离室为方形结构，料斗采用汽缸顶升 | |
|
| 安装示意图 |
|
|
 |
1、隔墙
2、隔墙
3、加热器
4、过滤器
5、过滤器
6、消音器
7、调风机
8、风机 |
|
| 技术参数 |
|
|
项目 |
单位 |
型号 |
|
投料 |
kg |
60 |
100 |
120 |
150 |
200 |
300 |
500 |
|
风机 |
风量 |
m3/h |
2361 |
3488 |
3488 |
4901 |
6032 |
7800 |
10800 |
|
风压 |
mmH2O |
494 |
533 |
533 |
679 |
787 |
950 |
950 |
|
功率 |
kw |
7.5 |
11 |
11 |
15 |
22 |
30 |
45 |
|
搅拌功率 |
kw |
0.4 |
0.55 |
0.55 |
1.1 |
1.1 |
1.1 |
1.5 |
|
搅拌转速 |
r.p.m |
11 |
|
蒸汽耗量 |
kg/h |
141 |
170 |
170 |
240 |
282 |
366 |
451 |
|
操作时间 |
min |
～15-30(视物料情况而定） |
|
主机高度 |
方形 |
mm |
2750 |
2850 |
2850 |
2900 |
3100 |
3300 |
3650 |
|
圆形 |
mm |
2700 |
2900 |
2900 |
2900 |
3100 |
3600 |
3850 | |
|
